液壓支架中立柱有單作用與雙作用之分，其中的單作用立柱工作速度較為慢，所以現在液壓支架都采用雙作用立柱，依靠液壓來實現升柱與降柱，在降柱時候?qū)蛱撞糠质墙Y(jié)構與密封件要求很嚴格。導向套部位的靜密封組件如果失效，造成立柱油缸泄漏，直接影響了降柱工作的順利進行。

目前的導向套靜密封結構一般有：O形圈配上擋圈組合結構；Y形密封圈結構、蕾形圈配上擋圈結構等。各種靜密封結構對油缸的結構，表面質量等都有不同的要求。

靜密封泄漏案例分析：

在立柱油缸試壓過程中，出現了導向套個缸筒連接處出現泄漏現象。發現在立柱打壓測試時，在給油缸上腔打壓使活塞桿回程時出現泄漏現象，初步分析為導向套密封失效或?qū)蛱捉饘偌芽p等造成泄漏；

將立柱油缸拆解后發現，油缸中導向套靜密封采用了O形圈配上擋圈組合結構，其中擋圈有圓周部分被順著壓力進入導向套和缸筒的間隙，個別擋圈被擠斷，這分析出擋圈損壞失效可能是造成立柱泄漏的原因。為了更加的查明原因，排除還有其他的泄漏原因。繼續的深究其泄漏方向。發現到了導向套靜密封溝槽背壓側有腐蝕缺口的痕跡。

導致液壓立柱泄漏的原因是，由于溝槽邊緣有腐蝕缺陷，導致軟質地擋圈擠入缺陷部位，同時由于導向套采用旋入式裝配，這樣在安裝是對擋圈造成損傷，進一步斷裂。

靜密封泄漏的解決措施：

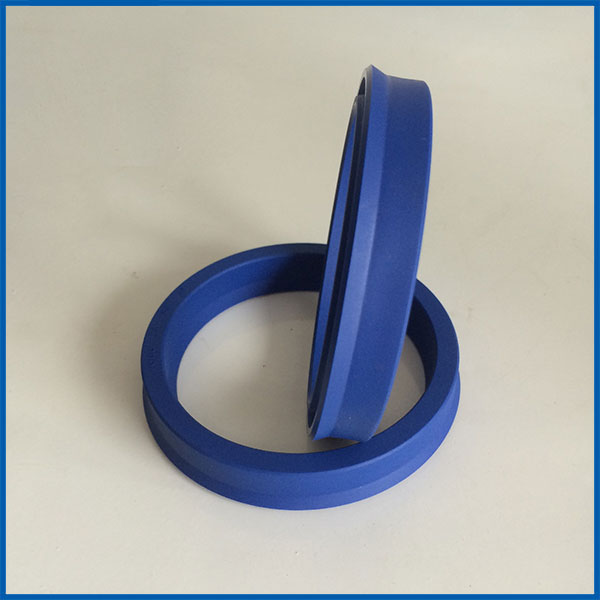

根據實際情況，為了避免擋圈擠入間隙損壞，采用質地較硬的材料制造擋圈來代替。或者直接的使用Y形圈結構去代替原來的O形圈配擋圈的組合。
